流化床鍋爐灰渣處理輸送系統

一、概述

我公司開發的以新型高效滾筒冷渣機為代表的灰渣處理設備適用25MW-1000MW機組的CFB鍋爐，目前常用的處理系統有以下幾種型式：

型式1：滾筒冷渣機+水平膠帶輸送機+大傾角膠帶輸送機；

型式2： 滾筒冷渣機+埋刮板輸送機+斗式提升機；

型式3：滾筒冷渣機+鏈斗輸送機+斗式提升機；

型式4：滾筒冷渣機+鏈斗輸送機+傾斜鏈斗輸送機；

二、系統主要設備規格及特點

1、多內倉滾筒冷渣機

GTLE 系列多內倉體滾筒冷渣機是我司在總結了百葉滾筒及多管滾筒結構的經驗，經過長期研發、試驗推出的新型冷渣機，是目前國內在同等直徑、同等布置條件下冷渣效果最好的冷渣機之一，尤其適合渣量大而布置空間受限的電廠使用。

目前已形成出力范圍在2-30t/h，排渣溫度低于80℃，滾筒內直徑從800mm-1800mm的成套系列產品；其主要特點如下：

1.） 顯著提高了同等尺寸滾筒的換熱面積，是同尺寸單筒結構換熱面積的5 倍，有效換熱面積是雙套筒結構的2 倍以上；

2.） 高密度傾斜揚料葉片的設置，增加了葉片、筒壁和灰渣的接觸面積和時間，強化了傳熱效果；

3.） 多倉體結構，使得料層厚度降低，增強了換熱效果；

4.） 多倉體結構使設備運行時攜帶渣量增加，在同等出力的條件下運行速度降低，延長了物料的有效冷卻時間，可以實現物料的深度冷卻；

5.） 排渣管膨脹節采用耐溫復合結構。

6.） 滾筒兩端采用調心滾子軸承支撐，兩端的支撐端整體加工，同心度高，保證了滾筒轉動平穩和動靜結合處密封件的使用壽命；

7.） 滾筒傳動采用鏈條傳動，使其傳動平穩，避免摩擦輪傳動的打滑現象。

8.）轉動滾筒與進、出渣裝置的動靜結合面處采用耐高溫增強陶瓷纖維密封填料的密封結構，較原來常用的反螺旋密封結構更加可靠，實現了灰渣和冷卻水的零泄漏，保證了現場環境的潔凈。

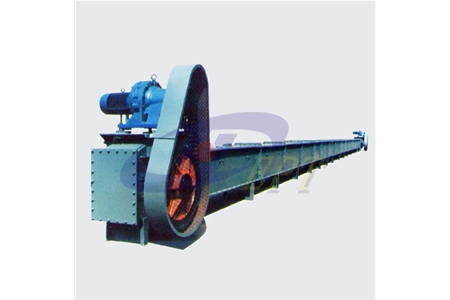

2、MGB、MBS埋刮板輸送機

MGB系列采用圓環鏈或模鍛鏈（MBS系列）作為牽引部件，在封閉的殼體內輸送物料的傳統產品，目前已形成出力在60t/h以下、槽寬300、400、500、600、1000mm的系列產品。其顯著特點如下：

1．）凹齒形拖動鏈輪，負荷能力大，導向性好，消除因鏈條磨損節距增大而掉鏈現象，避免鏈條跑偏。

2．）單倉式結構，回程鏈不參與輸送物料；進料口采用雙側進料，使回程鏈條及刮板與進料隔離，避免回程鏈條及刮板帶料。

3.）尾部張緊裝置采用蝸輪、蝸桿減速增力的同步張緊機構，張緊省力。

4.）底板襯鑄石板，耐磨壽命高；托輪承托回鏈，省力、減磨，且因刮板、鏈條自重在托輪間形成的自然撓度，可起到對刮板、鏈條的自動張緊作用，而無須經常張緊、截短鏈條的繁瑣操作。

5.）占用場地小，布置靈活。

3、LD系列鏈斗輸送機

LD鏈斗式輸送機是以沿軌道運行的料斗來水平或傾斜輸送物料的設備，廣泛應用于電站、礦山、冶金、煤炭等行業的各種松散物料的輸送，如鍋爐灰渣、水泥熟料、鐵渣、礦渣、石灰石、焦炭、碎石等，特別是一些溫度高、容重大、塊度大、具有鋒利銳角和磨琢性強的物料的輸送。目前已有斗寬350、450、630、800、1000mm，單機長度70余米的多個規格的產品。其特點如下：

1. ）牽引鏈為板式鏈，強度高、使用壽命長;

2. ）機尾采用彈簧螺旋張緊裝置，可使牽引鏈的張緊力自動調整;

3. ）工藝布置靈活，可架高地面或地坑布置，可水平或斜升安裝，也可同機水平加斜升安裝;

4. ）背負驅動機構，占用平面空間小，安裝方便。

4、ZBT系列重載板鏈斗式提升機

ZBT系列重載板鏈斗式提升機作為HL型、D型等斗式提升機的更新?lián)Q代產品，以其節能、高效、安全的特點被廣大用戶認知，而正逐步替代HL型、D型等斗式提升機。其輸送形式是：被輸送物料由底部進料口喂入連續、密布的料斗中，運至頂端翻轉時，利用重力及料斗的導引，卸料至出料口流出。目前的主要有斗寬300、400、500、650、800mm等5個規格，單機高度40余米；主要特點如下：

1.）提升物料范圍廣。本提升機對物料的種類、特性及塊度要求少。其不僅能提升一般的粉狀、粒狀物料，對少許塊狀物料及磨琢性較強的物料也有較強的適應性。

2.）提升能力大。出力范圍40~500m3/h；提升高度可高達50m。

3.）使用壽命長。本提升機的裝料采用流入式，料斗為連續密布式，無需用斗掏料，因此在減少動力消耗的同時，可大大減少鏈條、鏈斗的磨損，從而提高其使用壽命。

5、膠帶輸送機

我司生產的DTII系列膠帶輸送機、DJ大傾角膠帶輸送機按用GB /T 10 59和JB/T 8908標準設計制造，膠帶采用耐高溫膠帶或EP系列膠帶；產品有帶（或基帶）寬500、650、800、1000、1200、1400mm等多個規格。

三、訂貨說明

用戶可系統訂貨，也可按設備單獨訂貨；訂貨時請列明以下問題：

1.設備出力、物料性質

2.輸送水平距離和垂直高度

3.布置方式及數量
