焚燒項目除灰渣設備

一、概述

固體廢物焚燒包括垃圾焚燒產生的高溫渣及其鍋爐煙道除塵后形成的高溫灰，需經冷卻、輸送、儲存，然后進入小車、噸袋等再處理。

常規除灰設備多為水冷螺旋輸送機、埋刮板輸送機、螺旋輸送機、雙翻板閥、星型給料閥及各種閥門等附件；

高溫渣設備多通過濕式撈渣機水冷處理。

二、系統主要設備及特點

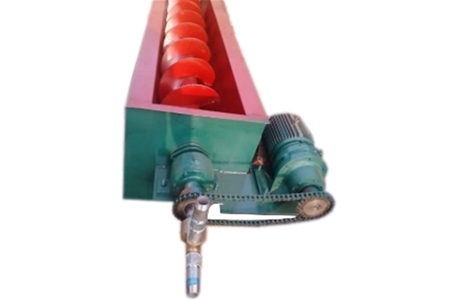

1、LSL系列 水冷螺旋輸送機

水冷螺旋輸送機是焚燒除灰的重要設備。是一種殼體為水冷套、中心管通水的螺旋輸送機。由于其具備冷卻、輸送和破碎功能，且具備體積小、易布置、密封性好等特點，非常適合焚燒項目飛灰冷卻。

LSL系列水冷螺旋根據葉片外徑，可分為200mm，300mm，400mm、500mm等多種規格，輸送量多為50kg/h到5t/h,灰溫根據處理方式不同一般介于100-300℃之間。

水冷螺旋為承壓換熱部件，設備的設計、制造、驗收按照GB150、GB151、JB/T4709等相關規范進行。

為保證設備安裝可靠運行，除常規配置安全閥卸壓外，還配置出水溫度檢測、水壓檢測和流量檢測報警裝置，以檢測換熱狀態和運行狀態。

2、熱料型埋刮板輸送機

MSR埋刮板為熱料型埋刮板輸送機，是國家通用運輸設備結構類型之一。

一般可適應物料溫度200℃下工況運行，輸送傾角一般≤20°，由于目前需求輸送量一般在50m3/h一下，規格只有MSR25、MSR32 、MSR40、MSR60幾種。

殼體可以做成水冷套結構，以適應更高的溫度工況，并起到一定的冷卻作用。鏈條采用模鍛鏈條，耐熱合金鋼材質，熱處理后硬度44-50HRC，有良好的耐熱性，和極高的力學性能，具備不易在高溫狀態下逐漸退火的特點，運行穩定，使用壽命長。

3、雙翻板閥

雙層翻板閥利用上下閥門在不同時間的開關使設備中間始終有一層閥板處于關閉隔斷狀態，來防止空氣竄流。如果是在正壓輸送下，氣動的雙層鎖氣閥還可起到平衡及增壓閥的助流作用，以達到設備即能連續脈動給料的同時又具有鎖氣的功能，以滿足氣力輸送粉粒體物料的要求。

翻板閥產品特點：結構簡單，氣密性好；閥板與閥座交替開關，保持高密封性；耐磨損，適用高溫下的密封；不易產生搭橋、卡堵現象。

法蘭可供選擇：方形和圓形。

可根據客戶要求選擇多種材質：不銹鋼（SS304、SS304L、SS316、SS316L），碳鋼等。

可供選擇的驅動方式：氣動和電動。

三、訂貨說明

用戶可系統訂貨，也可按設備單獨訂貨；訂貨時請列明以下問題：

1、設備出力、物料性質

2、輸送水平距離和垂直高度

3、布置方式及數量
